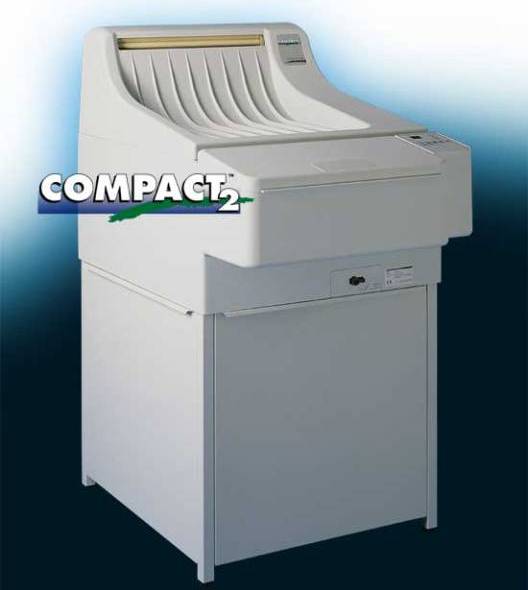

A COMPACT™ 2 egy nagyteljesítményű röntgen filmelőhívó 45 cm széles hengersorral. Az extrém magas kapacitás gyors hozzáférést biztosít a feldolgozott filmekhez.

Automata (start-stop és stand-by) üzemmód

A kezdőprogram befejezése után a gép automatikusan készenléti (stand-by) üzemmódba kapcsol. A készenléti üzemmódban a gép bármikor elindítható, úgy, hogy filmet helyezünk a filmbetöltő tálcára. Vigyázzunk, mert film csak akkor tehető be, ha a hívóoldat elérte az üzemi hőmérsékletet.

A gép fotocellája jelzi a gépnek, hogy filmet helyeztek el a betöltő tálcán és a gép elindul. A gép behúzza a filmet és átvezeti a hívó- és fixíroldaton, továbbá a vízfürdőkön. A kijelző mutatja a feldolgozás hátramaradó idejét, tehát azt az időt, amit az utolsó film a gépben tölt, feltéve, hogy a "kidolgozási idő" funkció van a kijelzőn megjelenítve. Minden működési paraméter megjeleníthető a kijelzőn a megfelelő gomb lenyomásával; feldolgozás közben viszont a paraméterek már nem változtathatóak. A hívóoldat és a szárítás hőmérsékletét automatika szabályozza. A hívó- és fixíroldat regenerálása a feldolgozott filmfelület nagyságától függ. Miután a film kijött a hívóoldatból, átmegy egy vizes közti-mosón, amely a minimálisra csökkenti azt a hívó mennyiséget, amely a fixíroldatba jut. Végül megszárítja gép a filmet és a filmkimeneten keresztül a filmgyűjtő tálcára továbbítja. Ezután készenléti üzemmódba kapcsol.

Az állandó üzemkész állapot fenntartása végett az elektronika az alábbiakban részletezett speciális funkciókkal rendelkezik.

• Kristályosodást gátló program: készenléti üzemmódban a filmtovábbítás, a szárítás és a vízbeáramlás 20 percenként bekapcsol 15 másodpercre. Ez megakadályozza a kristályképződést. Nem lehet kikapcsolni.

• Oxidációt gátló (antioxydation) program: a készenléti periódus alatt a hívó vegyszer olyan változásnak van kitéve (oxidáció), melynek során minősége romlik. Az oxidációt fokozza a nagy meleg, ezért is ajánlatos a sötétkamra hőmérsékletét 20-25Co között tartani. A beállított idő lejártakor egy regenerálási ciklus indul el. Ez a funkció biztosítja a hívó vegyszer minőségének szinten tartását, még hosszú várakozási periódus után is.

Műszaki adatok: C2

• Filmformátum: min. 10 x 10-től 35 x 43 cm-ig és rollfilm

• Filmtípus: lap és rollfilm

• Kidolgozási idő: 1 – 5 min

• Kapacitás 60 sec-nál:

• - 10 x 10 (4 x 4) (4 x párhuzamos) 3020 film/h

• - 18 x 24 (91/2"x 7) (2 x párhuzamos) 697 film/h

• - 24 x 30 (91/2"x 12) 348 film/h

• - 35 x 43 (14"x 17) 245 film/h

• Hívási hőmérséklet: 28 – 40°C

• Szárító hőmérséklet: 35 – 70°C

• Filmészlelés: 4 érzékelő (infravörös)

• Utántöltésarányok: 150 – 3000 ml/m2

• Utántöltés tartályok: 25 l

• Oxidáció gátló program: 3 – 99 min időközökben

• Anti-cristallisation: 20 min időközökben

• Programmemória: 5 program

• Tanktöltet: D/f/w: 12.5/12/13 liter

• Vízfogyasztás: 1.9 l/min, feldolgozás alatt, 0.0 l/min

• Energiafogyasztás: 2.5 kWh feldolgozás alatt, 0.23 kWh

• Dimenziók (L/w/h): 97 x 68 x 127 cm

• Súly (üres/töltött): 91/129 kg

• Elektromos kapcsolatok: 208 – 240 V; 10 – 14 A; 50/60 Hz

• Vízkapcsolat: 3/4; 2 – 10 bar
